Sistem pengapian CDI-AC dan CDI-DC



A. SISTEM PENGAPIAN CDI-AC
Sistem CDI-AC pada umumnya terdapat pada sistem pengapian elektronik yang suplai tegangannya berasal dari source coil (koil pengisi/sumber) dalam flywheel magnet (flywheel generator).
1. Cara Kerja Sistem Pengapian CDI-AC
Pada saat magnet permanen (dalam flywheel magnet) berputar, maka akan dihasilkan arus listrik AC dalam bentuk induksi listrik dari source coil . Arus ini akan diterima oleh CDI unit dengan tegangan sebesar 100 sampai 400 volt. Arus tersebut selanjutnya dirubah menjadi arus setengah gelombang (menjadi arus searah) oleh diode, kemudian disimpan dalam kondensor (kapasitor) dalam CDI unit.

Rangkaian CDI unit bisa dilihat dalam gambar dibawah. Kapasitor tersebut tidak akan melepas arus yang disimpan sebelum SCR (thyristor) bekerja.

Pada saat terjadinya pengapian, pulsa generator akan menghasilkan arus sinyal. Arus sinyal ini akan disalurkan ke gerbang (gate) SCR. Seperti terlihat pada gambar di bawah ini:

Dengan adanya trigger (pemicu) dari gate tersebut, kemudian SCR akan aktif (on) dan menyalurkan arus listrik dari anoda (A) ke katoda (K) (lihat posisi anoda dan katoda pada gambar

Dengan berfungsinya SCR tersebut, menyebabkan kapasitor melepaskan arus (discharge) dengan cepat. Kemudian arus mengalir ke kumparan primer (primary coil) koil pengapian untuk menghasilkan tegangan sebesar 100 sampai 400 volt sebagai tegangan induksi sendiri (lihat arah panah aliran arus pada kumparan primer koil).
Akibat induksi diri dari kumparan primer tersebut, kemudian terjadi induksi dalam kumparan sekunder dengan tegangan sebesar 15 KV sampai 20 KV. Tegangan tinggi tersebut selanjutnya mengalir ke busi dalam bentuk loncatan bunga api yang akan membakar campuran bensin dan udara dalam ruang bakar. Terjadinya tegangan tinggi pada koil pengapian adalah saat koil pulsa dilewati oleh magnet, ini berarti waktu pengapian (Ignition Timing) ditentukan oleh penetapan posisi koil pulsa, sehingga sistem pengapian CDI tidak memerlukan penyetelan waktu pengapian seperti pada sistem pengapian konvensional. Pemajuan saat pengapian terjadi secara otomatis yaitu saat pengapian dimajukan bersama dengan bertambahnya tegangan koil pulsa akibat kecepatan putaran motor. Selain itu SCR pada sistem pengapian CDI bekerja lebih cepat dari contact breaker (platina) dan kapasitor melakukan pengosongan arus (discharge) sangat cepat, sehingga kumparan sekunder koil pengapian teriduksi dengan cepat dan menghasilkan tegangan yang cukup tinggi untuk memercikan bunga api pada busi.

B. SISTEM PENGAPIAN CDI-DC
Sistem pengapian CDI ini menggunakan arus yang bersumber dari baterai. Prinsip dasar CDI-DC adalah seperti gambar di bawah ini:

Berdasarkan gambar di atas dapat dijelaskan bahwa baterai memberikan suplai tegangan 12V ke sebuah inverter (bagian dari unit CDI). Kemudian inverter akan menaikkan tegangan menjadi sekitar 350V. Tegangan 350V ini selanjutnya akan mengisi kondensor/kapasitor. Ketika dibutuhkan percikan  bunga api busi, pick-up coil akan memberikan sinyal elektronik ke switch (saklar) S untuk menutup. Ketika saklar telah menutup, kondensor akan mengosongkan (discharge) muatannya dengan cepat melalui kumparan primaer koil pengapian, sehingga terjadilah induksi pada kedua kumparan koil pengapian tersebut.

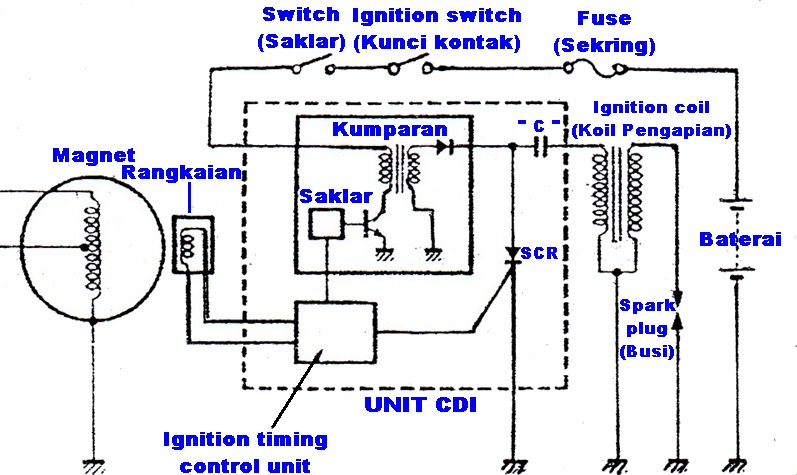

Jalur kelistrikan pada sistem pengapian CDI dengan sumber arus DC ini adalah arus pertama kali dihasilkan oleh kumparan pengisian akibat putaran magnet yang selanjutnya disearahkan dengan menggunakan Cuprok (Rectifier) kemudian dihubungkan ke baterai untuk melakukan proses pengisian (Charging System). Dari baterai arus ini dihubungkan ke kunci kontak, CDI unit, koil pengapian dan ke busi. Untuk lebih jelasnya dapat dilihat pada gambar berikut :

Cara kerja sistem pengapian CDI dengan arus DC yaitu pada saat kunci kontak di ON-kan, arus akan mengalir dari baterai menuju sakelar. Bila sakelar ON maka arus akan mengalir ke kumparan penguat arus dalam CDI yang meningkatkan tegangan dari baterai (12 Volt DC menjadi 220 Volt AC). Selanjutnya, arus disearahkan melalui dioda dan kemudian dialirkan ke kondensor untuk disimpan sementara. Akibat putaran mesin, koil pulsa menghasilkan arus yang kemudian  mengaktifkan SCR, sehingga memicu kondensor/kapasitor untuk mengalirkan arus ke kumparan primer koil pengapian. Pada saat terjadi pemutusan arus yang mengalir pada kumparan primer koil pengapian, maka timbul tegangan duksi pada kedua kumparan yaitu kumparan primer dan kumparan sekunder dan menghasilkan loncatan bunga api pada busi untuk melakukan pembakaran campuran bahan bakar dan udara.
